气相二氧化硅对环氧结构胶流变控制影响

　　环氧结构胶作为高性能工业胶粘剂，凭借优异的粘接强度、耐化学腐蚀性与电绝缘性，已成为电子制造、汽车工业、航空航天等领域不可或缺的关键材料。在实际应用中，环氧胶的流变性能直接决定施工体验与成型效果——静止状态下需具备足够粘度防止体系沉降而延长存储期;使用过程中又需在剪切作用下降低粘度以实现流畅施工。气相二氧化硅作为环氧胶体系中关键的流变助剂，其性能优劣直接影响体系的增稠、触变效果。环氧结构胶是以环氧树脂为基体，配合固化剂、功能性助剂制备而成的高分子材料，其配方体系的流变性能调控一直是行业研究的重点。气相二氧化硅是通过气相水解工艺制备的纳米级二氧化硅，其表面富含硅羟基，可在有机体系中通过氢键作用形成均匀稳定的三维网络结构，赋予体系增稠、触变、防沉降等性能，是环氧胶体系中应用最广泛的流变助剂之一。

　　湖北汇富纳米材料股份有限公司的技术人员通过探究HB-139B气相二氧化硅在环氧结构胶流变控制影响，开展了一系列的测试，汇富纳米技术人员分别做了两组实验。

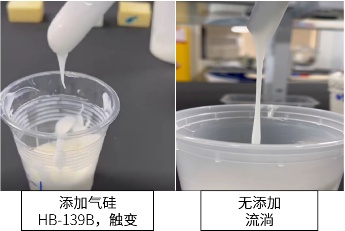

　　图1所示：未添加气硅的胶粘剂体系，很直观地看到流淌现象;添加了3%的HB-139B后，胶粘剂体系呈现很好的触变性。

图1

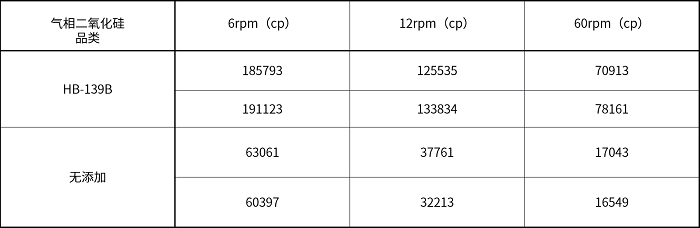

　　图2所示：不同转速条件下的粘度数据显示，未添加气相二氧化硅的环氧结构胶在不同转速下粘度大幅度低于添加3%的HB-139B。随着转速提高(剪切速率增大)，体系粘度显著下降，表现出典型的假塑性流体特征——即“剪切变稀”。这种流变行为的本质在于：静止或低剪切时，HB-139B表面硅羟基通过氢键形成致密的三维网络结构，将树脂分子锚定在网络中，极大限制了分子运动，从而呈现超高粘度;当剪切速率升高，氢键网络被逐渐破坏，颗粒沿流场方向排列，流动阻力降低，粘度明显下降。

图2

　　湖北汇富纳米材料股份有限公司作为国内气相二氧化硅行业的领军企业，专注于纳米粉体材料的研发、生产与应用，拥有先进的气相法生产工艺与完善的质量控制体系。其推出的 HB-139B 气相二氧化硅为聚二甲基硅氧烷(PDMS)改性的疏水气相二氧化硅，能够在如环氧树脂高极性体系中形成均匀稳定的三维网络结构，有效调控流变性能，同时避免对体系粘接强度、耐候性等其他性能的影响。汇富纳米始终以客户需求为导向，依托强大的技术研发实力，为胶粘剂行业提供定制化的流变解决方案，助力下游企业提升产品品质与市场竞争力。流变性能是环氧结构胶的 “生命线”，而气相二氧化硅正是调控这条 “生命线” 的关键。

　　汇富纳米以 HB-139B 为代表的高性能气相二氧化硅产品，为环氧结构胶的流变控制提供了可靠的技术支撑，也彰显了中国纳米材料企业的创新实力。未来，随着高端制造对胶粘剂性能要求的不断提升，汇富纳米将持续深耕纳米材料领域，以技术创新推动产品升级，为更多行业提供高性能纳米材料解决方案，助力中国新材料产业迈向更高水平。
