高补强与低增稠“水火不容”？ 不，是你没选对这款材料

　　在有机硅密封胶行业，气相二氧化硅是107基胶体系中核心的补强填料。粉体加入胶料后，在提升力学强度的同时往往会显著拉高体系粘度，造成加工流动性变差、混料难度上升。配方工程师长期面临“补强性能”与“加工粘度”之间的矛盾，如何在高填充量下控制体系粘度，是硅橡胶配方开发的重点课题。

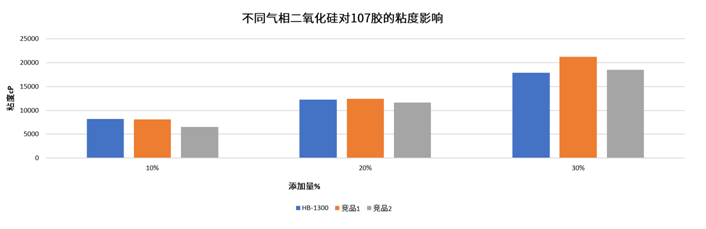

　　如图1所示，湖北汇富纳米材料股份有限公司技术人员试验对比HB-1300与两款竞品气相二氧化硅，在107胶中添加量分别为10%、20%、30%时体系粘度变化。从柱状测试数据可以清晰看到，三款粉体均随添加量提升，体系粘度同步上升，这是气相二氧化硅的共性特征。气相二氧化硅表面存在大量硅羟基，颗粒之间通过氢键搭建三维网状结构，添加量越高，网络结构越密集，宏观表现为胶料粘度上涨。

图1

　　在10%低添加阶段，HB-1300、竞品1粘度水平相近，竞品2粘度最低；当添加量提升至20%，三者粘度差距逐步拉开，HB-1300粘度略低于竞品1；当添加量达到30%高填充工况，差异最为突出。竞品1粘度涨幅最大，达到本次试验最高值；HB-1300体系粘度明显低于竞品1，相比竞品2也具备可控的粘度增幅。这说明HB-1300经过特殊的表面疏水改性处理，有效降低粉体表面硅羟基数量，削弱颗粒之间氢键缔合作用。在保证粉体分散性的前提下，抑制三维网络过度搭建，实现“低增稠效应”。

　　低增稠并不等于牺牲补强能力。HB-1300保留合理的比表面积与纳米原生粒径，当粉体均匀分散在107胶基体中，纳米颗粒可以和聚硅氧烷分子链形成物理缠结与界面吸附，为硅橡胶提供优良的拉伸强度、撕裂强度等补强效果。传统疏水型气相二氧化硅，想要高补强就伴随剧烈增稠；若追求低粘度，又会损失补强性能。HB-1300通过改性工艺平衡二者关系，让配方在30%高填充下，胶料仍保持较好流动性，降低捏合、脱泡、挤出的加工负荷，提升生产效率，同时保障密封胶成品力学性能。

　　汇富纳米是国内专注纳米粉体材料研发、生产与应用的高新技术企业，深耕气相二氧化硅领域多年，持续针对有机硅、涂料、复合材料等行业定制化开发粉体产品。HB-1300是汇富纳米面向有机硅密封胶市场的重点产品，依托自主气相合成与表面改性技术，精准调控粉体表面官能团，打破传统填料性能瓶颈，为硅胶企业提供更灵活的配方设计空间。企业坚持以应用需求驱动产品迭代，从粉体微观结构到下游配方工艺进行系统性研究，为国内有机硅材料产业链降本增效提供国产化解决方案，助力国内有机硅新材料产业高质量发展，推动国产纳米粉体材料实现更多场景的进口替代。
