气相二氧化硅赋能突破疏水气硅HB-132在防污闪涂料优势尽显

　　防污闪涂料是一种广泛应用于电力设备外绝缘防护的高分子材料，主要用于防止因污染、潮湿等因素引起的电气设备表面闪络事故，保障电网的安全稳定运行。该类涂料需具备良好的电气绝缘性、耐候性、力学性能及适宜的密度，以实现在复杂环境下的长期有效防护。

　　在防污闪涂料的组成中，填料的选择对最终产品的性能具有重要影响。气相二氧化硅作为一种常见的纳米增强填料，因其高比表面积、优异的分散性以及增强增韧效果，被广泛用于提升涂料的力学性能和调控密度。湖北汇富纳米材料股份有限公司技术人员围绕改性后的疏水型气相二氧化硅HB-132，通过与空白样品及市场竞品的性能对比，重点分析其在防污闪涂料中密度、拉伸强度、断裂伸长率和拉伸剪切强度等方面的优势和不足。

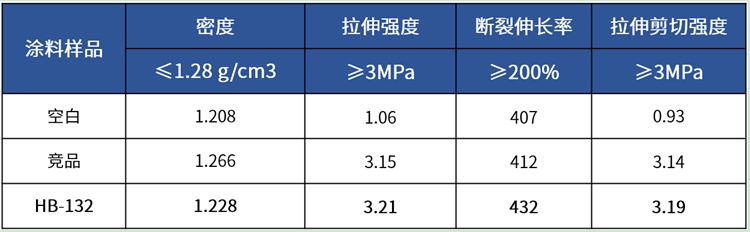

密度分析

　　密度会对涂料施工性能和最终涂层质量产生一定影响。密度越低，涂料在垂直面和顶面流挂的风险越小，施工性能更优。因此在涂料样品中要求其密度应≤1.28g/cm³。

　　其中，空白样密度为1.208g/cm³，虽符合要求，但其力学性能较差，说明单纯降低密度而缺乏增强材料支撑并不可取。竞品密度为1.266g/cm³，接近上限，存在流挂风险或单位面积涂布量偏大。HB-132密度为1.228g/cm³，处于中间偏低水平，既保证了良好的施工适应性，又为力学性能的提升提供了合理基础。

　　拉伸强度与断裂伸长率

　　拉伸强度反映材料抵抗外力破坏的能力，断裂伸长率则体现其柔韧性和抗变形能力。二者共同决定了涂料在温湿度变化、机械振动和腐蚀等环境下的耐久性。因此要求涂料样品拉伸强度≥3MPa。

　　空白样拉伸强度仅1.06 MPa，远低于3 MPa的要求，无法满足实际使用需求；竞品拉伸强度为3.15 MPa，刚过门槛，表现基本合格；HB-132拉伸强度达3.21 MPa，优于竞品，表明其内部结构更为致密，气相二氧化硅的增强作用显著。

　　断裂伸长率方面，三者均远超200%的要求，说明基础树脂体系韧性良好。其中HB-132达到432%，高于竞品和空白样，体现出更好的形变适应能力，在高低温交变环境中更具优势。

拉伸剪切强度

　　拉伸剪切强度是评价涂层与基材之间结合力的关键指标，直接影响涂层的附着性能和长期服役可靠性。因此要求涂料样品拉伸剪切强度≥3MPa。

　　数据显示，空白样拉伸仅为0.93 MPa，严重不达标；竞品为3.14 MPa，勉强合格；HB-132为3.19 MPa，优于竞品，显示出更优异的界面结合性能，这得益于气相二氧化硅带来的界面增强效应。

　　汇富纳米技术人员通过以上数据分析，认为HB-132在防污闪涂料应用中多项关键性能指标上均表现出色：

　　一、密度适中，兼顾施工性能与材料强度；

　　二、拉伸强度与剪切强度均高于竞品，体现出更强的机械性能和附着力；

　　三、断裂伸长率高，柔韧性和抗开裂性能优异；

　　四、综合性能均衡，全面满足甚至超过行业技术要求。

　　这些优势源自气相二氧化硅HB-132应用和研发过程中的精准配比、精湛工艺和精细分散。通过气相二氧化硅形成三维网络结构，有效增强基体树脂性能，优化填料分布，降低整体密度，从而实现强度与韧性的平衡。

　　在电力设备外绝缘保护要求日益提高的背景下，防污闪涂料的性能优化已成为行业关注的焦点。HB-132凭借气相二氧化硅的增强作用，在密度、力学性能和附着力等方面均展现出显著优势，不仅满足标准要求，更在可靠性和使用寿命层面体现出更高价值。

　　未来，随着纳米材料技术的持续发展和应用深化，如气相二氧化硅这类功能性填料将在防污闪涂料中发挥更大作用，推动涂层材料向高性能、多功能、环保化方向发展，为电力设备的外绝缘防护提供更可靠的保障，助力电力行业朝着更安全、更稳定、更高效的方向发展，为社会的能源供应与稳定运行筑牢防线。
